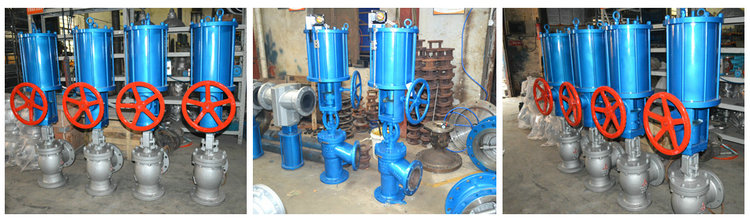

氣動帶手動角式截止閥圖片
時間：2017-06-12 18:22:38 來源：多儀閥門 點擊：0次
氣動帶手動角式截止閥是由氣動執(zhí)行器與角式截止閥及手動裝置連接組成，主要用來接通或截斷管路中的介質，一般不用于調節(jié)流量。氣動角式截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道，客戶可根據工況要求進行選擇（防爆型或者普通型）。
氣動角式截止閥特點及應用：
氣動角式截止閥的進出口通道不在同一方向上而成90°直角，流體通過閥門時會改變流體方向，因此會產生一定的壓力降。角式截止閥的最大優(yōu)點是可以把閥門安裝在管路系統的拐角處，這樣既節(jié)約了90°彎頭，又便于操作。因此，這類閥門最適合在化肥廠的合成氨生產系統中和制冷系統中采用。
氣動角式截止閥技術參數：
|
閥體形式 |
角式鑄造閥 |
|
閥芯形式 |
柱塞式（錐面） |
|
公稱通徑 |
DN50-DN250(mm) |
|
公稱壓力 |
PN1.6～10.0MPa |
|
連接形式 |
法蘭式連接 |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
|
控制方式 |
氣源驅動（可防爆,可帶手動） |
