氣動衛生級蝶閥
- 閥門型號：D681X-10P/R/RL
- 通徑規格：Φ19～Φ273
- 結構形式：中線型
- 閥體材質：不銹鋼
- 公稱壓力：PN10
- 適用溫度：－20℃～180℃
- 應用范圍：食品、制藥、潔凈蒸汽、酒類、飲料
- 產品特點：安全衛生，光滑表面確保清潔，不會產生潛在污染
氣動衛生級蝶閥概述：
氣動衛生級蝶閥鋼件均由食品級不銹鋼制作，密封材質為食品橡膠，衛生質量高，按照連接方式不同，可分為外螺紋、卡箍、對焊、三片式焊接等多種形式。氣動衛生級蝶閥內外用高檔拋光設備處理，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染，廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
氣動衛生級卡箍蝶閥 |
氣動衛生級外螺紋蝶閥 |
氣動衛生級對焊蝶閥 |
氣動衛生級蝶閥常用于對衛生等級要求很高的場所，可以滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道，還非常適用于蒸汽及其它就地清洗的需要。
氣動衛生級蝶閥參數：| 公稱通徑 | Φ19～Φ273 |
| 公稱壓力 | PN1.0MPa |
| 連接方式 | 快裝卡箍、外螺紋、三片式焊接、對焊 |
| 驅動形式 | 氣動控制（壓縮空氣4～7bar） |
| 適用溫度 | －20℃～180℃ |
| 動作范圍 | 0～90° |
| 密封材質 | 丁晴橡膠(X)、氟橡膠(FKM)、三元乙丙橡膠(E) |
| 閥體材質 | 不銹鋼304、316、316L等 |
| 作用方式 | 單作用（常開,常閉）、雙作用（氣開,氣關） |
| 控制形式 | 開關切斷、調節流量（輸入輸出4-20mA） |

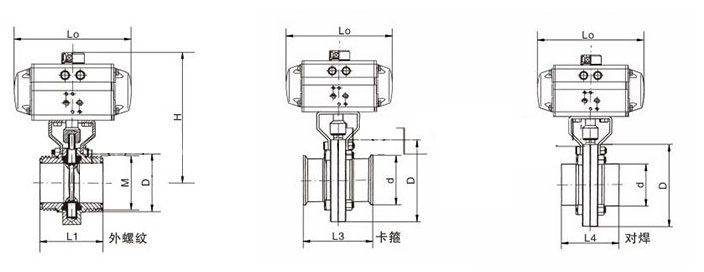

氣動衛生級蝶閥結構圖：氣動衛生級蝶閥執行機構：| 驅動方法 | 壓縮空氣(可帶手輪) |
| 供氣壓力 | 0.4-0.7mpa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL) |
| 可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
