自力式壓力調節閥
- 閥門型號：ZZYP-16B、ZZYP-16K
- 通徑規格：DN20～300mm
- 結構形式：直通鑄造球型閥
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN1.6、2.5、4.0、6.4MPa
- 適用溫度：標準型-17～+450℃
- 應用范圍：氣體、液體及蒸汽介質，減壓穩壓或泄壓穩壓
- 產品特點：無需外部能源，利用管道自身壓力調節
自力式壓力調節閥概述：
ZZYP自力式壓力調節閥主要由控制閥門、執行器和一個設定壓力的彈簧組成，適用于非腐蝕性的液體、氣體、和蒸汽，在系統管道中的閥前（當閥前壓力升高時，控制閥開啟）或閥后（當閥壓力升高時，控制閥開啟）壓力控制。廣泛應用于石油、化工、電力、冶金、醫藥、食品、紡織、機械、暖通。作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。

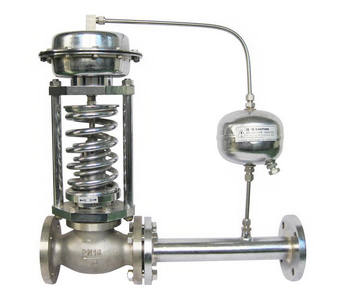

自力式壓力調節閥（帶泠凝器） |

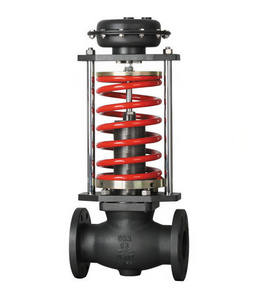

自力式壓力調節閥（標準型） |
自力式壓力調節閥特點：
自力式壓力調節閥相對于手動調節閥，它的優點是能夠自動調節；相對于電動調節閥，它的優點是不需要外部動力。自力式調節閥依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作，不需要外接電源和二次儀表。
自力式壓力調節閥作用：
自力式調節閥都利用閥輸出端的反饋信號（壓力、壓差、溫度）通過信號管傳遞到執行機構驅動閥瓣改變閥門的開度，達到調節壓力、流量、溫度的目的。，在閉式水循環系統（如熱水供暖系統、空調冷凍水系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。
自力式壓力調節閥參數：
|
閥體 |
|
形 式 |
直通鑄造球型閥 |
|
公稱通徑 |
20、25、32、40、50、65、80、100、125、150、200、250、300mm |
|
公稱壓力 |
PN16、40、64bar |
|
法蘭標準 |
ANSI、JIS、DIN、GB、JB |
|
材 料 |
鑄鋼、不銹鋼等 |
|
上 閥 蓋 |
標準型：-17-450℃ |
|
閥蓋形式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
|
連接形式 |
法蘭 |
|
閥內組件 |
|
閥芯型式 |
單座、套筒型閥芯 |
|
流量特性 |
快開 |
自力式壓力調節閥流量系數：
|
額定流量系數、額定行程、臧壓比 |
|
公稱通徑DN(mm) |
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數KvS |
|
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
750 |
1100 |
1750 |
|
額定型程 |
|
8 |
11 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|
減壓比 |
最大 |
10:1 |
|
最小 |
10:8 |
